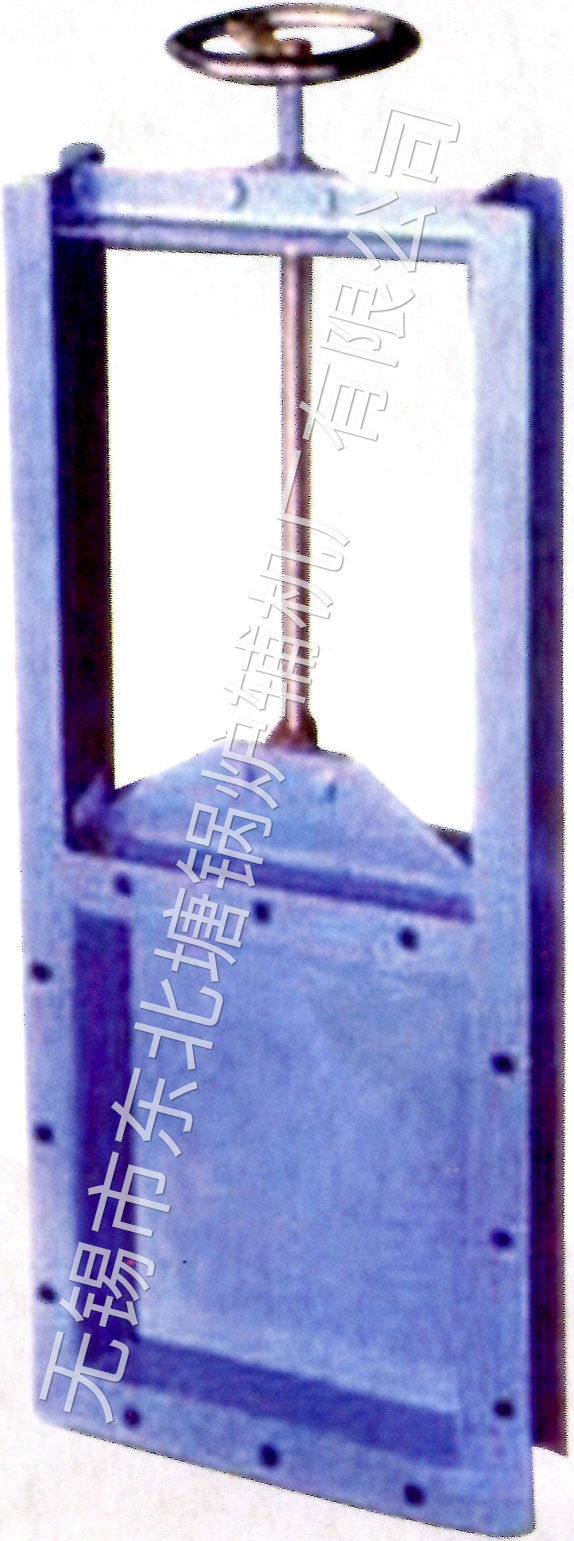

手動式平板閘門
一、用途
手動單、雙向螺旋閘門是用于粉料、晶粒料、顆粒料及小塊物料的流量、輸送量的主要控制設備，它廣泛適用于冶金礦山、建材、糧食、化工等行業庫頂、庫底及送料口等，是控制流量變化大，啟閉頻繁，切斷迅速的理想設備。
二、特點
該闡門結構簡單，操縱靈活重量輕、無卡阻、切斷快，特別適用于各類固體物料和50mm左右塊狀物料的輸送及流量調節，安裝不受角度限制。操作方便，能隨時調整開度。
三、外形及安裝尺寸
| 類別 | AxA | BxB | CxC | L | H | n-d |
| 單向 | 200 x 200 | 256 x 256 | 306 x 306 | 820 | 120 | 8-φ14 |
| 250 x 250 | 306 x 306 | 346 x 346 | 930 | 130 | 8-φ14 | |
| 300 x 300 | 336 x 336 | 396 x 396 | 1050 | 120 | 8-φ14 | |
| 400 x 400 | 456 x 456 | 496 x 496 | 1400 | 140 | 12-φ14 | |
| 450 x 450 | 510 x 510 | 556 x 556 | 1450 | 140 | 12-φ18 | |
| 500 x 500 | 560 x 560 | 606 x 606 | 1610 | 140 | 16-φ18 | |
| 雙向 | 600 x 600 | 660 x 660 | 706 x 706 | 1830 | 160 | 16-φ18 |
| 700 x 700 | 770 x 770 | 820X 820 | 2130 | 160 | 20-φ18 | |
| 800 x 800 | 870 x 870 | 920 x 920 | 2440 | 180 | 20-φ18 | |
| 900 x 900 | 974 x 974 | 1030 x 1030 | 2660 | 180 | 24-φ23 | |
| 11000 x 1000 | 1074 x 1074 | 1130 x 1130 | 2870 | 180 | 24-φ23 | |
| 說明 | LMD-單向 | 1 -手輪 | 距地面小子1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105-113（x是絲桿中心離地面高度） | |||
| LMS-雙向 | II -鏈輪 | |||||
